電感是什麼？電感器為何成為電子電路的關鍵元件？原理到應用揭密
電感是什麼？電感器又如何運用電感特性？本文將介紹電感原理和電感器構造，帶您認識電感種類和電感用途，揭示磁芯貼合對於電感器穩定度的重要性。電感製程黏著方案，推薦和台灣積水化學攜手合作！
| 目錄： |
| 二、電感值、電感特性、參數介紹：理解電感的行為、損耗與頻率影響 |
一、電感和電感器是什麼？深入探析原理、材質使用＆貼合工藝！
在各類電子設備中，常常都能看到電感器的身影，它不僅參與電流調節與能量儲存，也在濾波、抗雜訊與訊號穩定等方面扮演關鍵角色。然而，要真正理解電感器的作用，必須先從它所應用的「電感」開始認識！
電感的定義，是指電流通過導體時產生磁場、磁場又反過來抑壓電流變化的電磁學概念，以下將為您詳解，並進一步進一步介紹電感器的結構設計、常見磁芯材質，以及實際製程中影響性能的重要貼合工藝。
（一）電感原理是什麼？電感器又是什麼？
電感（Inductance）是一種電路特性，指的是電流通過導體時會在周圍產生磁場，而磁場的變化又會反過來產生感應電動勢，進而影響電流的物理現象。當電流改變得越快，電感就會產生越大的反向電壓來抵抗這個變化，而所謂的電感值，指的就是「線圈對電流變化的阻礙能力」。
| 小補充：為什麼電流改變越快，電感就會產生越大的反向電壓？ 不妨用一個生活化的例子來理解：我們可以把電感想成一個很重的飛輪，在慢慢推它轉動是比較輕鬆的，但如果突然用力猛推，便會感受到飛輪「反抗」的阻力，速度的突然改變讓這個反作用力出現了。 電感也是同理，在穩定的電流下，即使電流較大，也不會導致反向電壓的產生；而如果在短時間內電流發生劇烈變化，就會因為電感的特性影響磁場，產生反向電壓，電流也會因此被抑制。 |

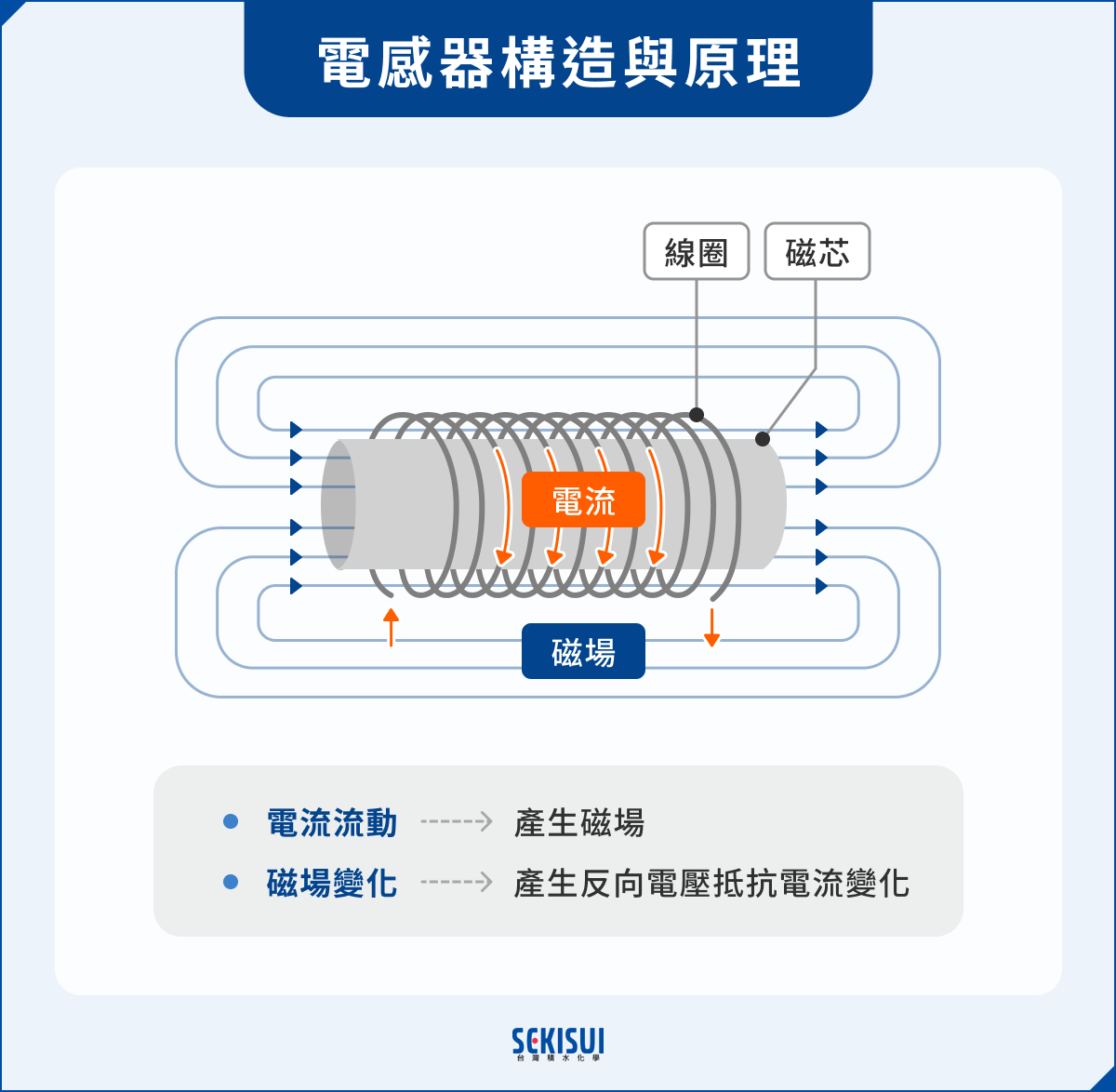

「電感器」（Inductor）則是利用上述原理，將電感這個物理現象製作成可控制的電子元件，在實務中有時也會被直接稱為「電感」。它通常由一條導線繞成線圈，必要時會加入磁芯以進一步放大磁場，使電感值更穩定、更容易設計。電感器的運作核心是：
- 電流流動 → 產生磁場，儲存帶來電流變化的能量
- 磁場變化 → 產生反向電壓抵抗電流變化
當電流發生變化時，電感器會依據電磁感應原理產生反向電壓，抵抗電流的快速變動，因此具有「抑制電流變化」的特性。由於電路中的雜訊通常以高頻、快速變動的電流或電壓形式存在，而電感器對高頻訊號具有阻抗力，能有效抑制或阻擋這些高頻雜訊成分，因此被廣泛應用於電源供應器的濾波與能量轉換、馬達驅動電路的電流平滑控制，以及無線通訊與音訊系統中的訊號濾波與雜訊抑制等各類電子電路之中。
（二）電感器磁芯材質：放大磁場和電感的關鍵！
1. 磁芯是什麼？為什麼要分不同的材質？
磁芯的角色，是讓線圈產生的磁場更集中、更穩定，因此能提升電感值並讓電流變化更受控。當電流在電路裡上下起伏（電流頻率）變動越快，磁場變化也跟著越快，磁芯在承受高速變化時容易產生損耗、發熱，或者導致電感值不穩。
由於不同材質的磁性、損耗與耐熱特性各不相同，而電流頻率中高頻與低頻的應用需求差異很大，因此才會延伸出不同材質類型的磁芯。
2. 電感磁芯材質大解構：從基礎的鐵芯到絕緣的陶瓷芯一次看！
- 鐵芯：最基本的磁芯材質，能大幅提升電感值，適合低頻與大電流應用，如傳統電源電感，但磁損較高，不適合高頻。
- 矽鋼片：在鐵中加入矽並做成薄片，可減少渦流損耗，常用於變壓器與低頻電感，提供高可靠度與穩定性。
- 鐵氧體：高頻表現最佳、磁損低，是濾波、開關電源、訊號線圈最常用的磁芯材質，可有效抑制雜訊。
- 粉末鐵芯：由金屬粉末壓製成型，磁性穩定、頻率範圍寬，常見於電源模組、扼流圈，兼具低損耗與高穩定度。
- 陶瓷芯：陶瓷芯是一種較特殊的磁芯，主要提供不導磁的結構支撐，不會增加電感值，但能提升線圈的機械強度與穩定性；多用於高頻 RF 線圈、天線線圈、精密微型電感。
（三）磁芯貼合大有學問！3 種方式及其優缺點說明
1. UV 膠貼合
UV 膠屬於光引發型丙烯酸樹脂膠體，需要透過紫外線照射產生自由基反應，達到快速固化的效果。其黏度可依需求調整，適合點膠或薄層貼合，但固化深度受光照條件限制，因此對於厚膠層或遮光區域需特別評估光穿透性與照射角度。優點：固化快、時長容易控制、外觀乾淨，可搭配治具做定位，適合大量生產。
缺點：對遮光區（陰影）固化較不利，需選擇特定配方；不同配方可能在長期耐熱、耐濕與黃變方面表現參差；若磁芯表面粗糙或孔隙多，可能影響浸潤與強度。
適用情境：追求產線節拍、需要快速定型、產品溫升負載中等者。
2. 環氧樹脂貼合
環氧樹脂是一種熱固型（固化後無法再熔融）高分子材料，根據配方的不同，在加熱或添加指定化學品後，樹脂與硬化劑便會發生交聯反應，形成穩固三維網狀結構。固化後機械強度高、熱變形溫度高，且可依配方調整填料比例以控制導熱性、流動性與間隙厚度，適合高功率與長期高溫運作之電感結構。優點：強度高、耐熱與耐化學性佳、長期可靠度表現穩定，可兼顧耐震需求。在黏著劑中加入「精準粒徑的微粒」可以確保貼合時間隙的一致性，改善電感的良率。
缺點：固化時間相對長（或需烘烤設備）；混膠比例、黏度與氣泡控制影響良率；強度高、難溶難熔，因此返修困難。
適用情境：高可靠度（如 AI 伺服器）、高溫環境、需要更強結構支撐（如車用、工規）者。
3. 瞬間膠（CA，氰基丙烯酸酯）貼合
CA 膠為單液型氰基丙烯酸酯膠體，它之所以能夠瞬間貼合，原理是利用空氣中的微量水分引發聚合反應，因此能快速固化。由於貼合過程極短，對於薄層貼合與小面積接著而言夠方便，但因分子結構較脆，對高溫與長期濕熱環境的耐受性相對有限。優點：常溫快速固化、操作簡單、成本相對低，適合小型件快速組裝。
缺點：耐熱與耐濕通常較弱；易有白化風險，對外觀或敏感區域不利；對間隙容忍度較低，表面狀態影響大。
適用情境：小型磁芯、對耐熱要求不高、以速度與簡化工序為主者。
除了選用的膠體外，磁芯的貼合距離也會改變磁路，進而影響電感值與一致性。一般來說，距離變大會讓磁阻上升，使電感下降，但同時也可能提升線性與降低飽和風險；反之距離太小雖可能讓電感偏高，卻更容易因壓合差異造成散差與噪音問題。因此在選擇貼合方式時，除了強度與耐熱，更要把貼合距離當成規格管理的一部分。
想知道自己的產品更適合哪種貼合方式？馬上洽詢台灣積水化學
二、電感值、電感特性、參數介紹：理解電感的行為、損耗與頻率影響
在實際電路設計中，電感器的表現並不只取決於「電感值」這一個數字。當電感進入不同的電流、溫度與頻率條件時，其行為會受到多種電氣特性與物理限制的影響，例如磁芯飽和、線圈電阻、磁芯損耗以及寄生電容等因素。這些參數共同決定了電感在濾波、儲能、訊號處理與電源轉換中的實際效果。
下面將依序介紹電感值的基本概念，以及影響電感性能的幾項重要電氣特性與參數，幫助您更完整掌握電感器在不同工作條件下的行為與限制。
（一）電感值是什麼？
正如前文所述，電感值代表電感器「抵抗電流變化」的能力，單位為亨利（H）。電感值越大，電流在電路中上升或下降的速度就越慢，也代表它可以儲存較多的磁場能量。這是由於當電流流過電感時會產生磁場，這個磁場就像一個暫存能量的空間。
在直流電（電流大小固定不變）穩定運作時，電感不會阻擋電流，因此看起來就像一條普通導線；但在交流電或電流快速變動的情況下，電感會對這種變化產生阻礙，而且變動越快意味著頻率越高，這時的阻擋效果越明顯。因此，在設計電路時，工程師會根據用途（例如濾波、儲能或抑制突波），選擇適合大小的電感值，以達到穩定電流與控制能量的目的。
（二）造成電感值變化的相關概念
1. 直流偏壓特性（DC Bias）
當電感中流過較大的直流電流時，磁芯可能逐漸接近飽和，使電感值下降，因此實際電感值會隨電流大小而改變。
2. 飽和電流（Isat）
飽和電流是指磁芯開始明顯飽和時的電流值，一旦超過此電流，電感值會快速下降，影響電路的穩定性。
3. 溫度影響
溫度上升會使導線電阻增加，造成銅損提高並產生更多熱量；同時磁芯材料的磁導率也可能隨溫度改變，導致電感值產生偏移。在高功率或高溫環境中，若散熱與材料設計不足，可能影響電感效率與長期可靠度。
（三）電感損耗與熱限制的相關概念
1. 線圈電阻造成的損耗（ESR）
電感線圈由金屬導線繞製而成，本身具有電阻。當電流通過時，會自然產生熱能，形成導體損耗。電流越大、電阻越高，發熱就越明顯，因此在功率電感設計中通常會降低線圈電阻，以減少能量損耗並控制溫升。
2. 磁芯損耗（Core Loss）
電感在交流或高頻電流下運作時，磁芯內部會產生磁滯損耗與渦流損耗，將部分能量轉換為熱。磁芯損耗通常會隨頻率與磁通密度增加而上升，因此在高頻電源或 RF 應用中，需要選擇低損耗的磁性材料，例如鐵氧體、粉末鐵芯等。
3. 額定電流（Irms）
Irms 是指電感在長時間運作時可以安全承受的電流值，其限制主要來自線圈電阻所產生的發熱。若電流超過此範圍，電感器溫度可能過高，影響性能甚至縮短元件壽命。
4. 直流電阻（DCR）
直流電阻是指電感線圈在直流條件下所呈現的電阻值，主要由導線材質、線徑與繞線長度決定。當電流流過電感時，DCR 會造成銅損並產生熱能，因此 DCR 越高，電感器在大電流運作時的發熱也會越明顯。
（四）電感頻率特性的相關概念
1. 阻抗值（Z）
阻抗值是指電感在交流條件下對電流所呈現的整體阻礙能力，單位為歐姆（Ω）。當交流電流在電路中持續變化時，電感會因磁場變動而產生反向電壓，抑制電流的變化速度，這種由電感特性所產生的阻礙效果稱為「感抗」。隨著電流變化速度增加（也就是頻率提高），感抗會變得更明顯，使電感對交流電流的阻擋能力增強，因此整體阻抗通常也會隨頻率上升而增加。
2. 分布電容＆自諧振頻率（SRF）
電感器並不是只有「電感」這一種特性，線圈之間還會自然形成微小的電容，稱為分布電容。當頻率升高到某一點時，電感與這些內部電容會互相作用並產生共振，這個頻率就稱為自諧振頻率。接近 SRF 時，電感的阻抗通常會達到高點；一旦超過 SRF，元件的行為可能不再像電感，反而逐漸呈現電容特性。因此，SRF 可視為判斷電感可否用於高頻電路的重要指標。
3. 品質因數／Q 值
Q 值是用來衡量電感「儲能能力」與「損耗程度」之間比例的指標。簡單來說，Q 值越高，代表電感在工作時能保留更多有用能量、消耗掉的能量較少，因此效率較好、頻率特性也較理想。
4. 寄生電容
寄生電容是指電感內部導線彼此靠近時，自然形成的微小電容效應，常見於線圈圈與圈之間、線圈與磁芯之間，或線圈與端子之間，分布電容就是寄生電容的一個類型。由於寄生電容並非刻意加入，但在高頻條件下卻會明顯影響元件表現，例如降低高頻穩定性、改變阻抗曲線，影響自諧振頻率等，因此寄生電容越大，通常越不利於高頻應用。
三、電感種類有哪些？依電感形式、用途、工作頻率、製造方式分類
隨著電子設備的功能日益多元，電感器的設計與型態也逐漸發展出多種不同類型，如固定電感、可變電感、扼流線圈、濾波電感等，以因應各種電路需求。以下將從電感形式、用途、頻率特性與製造方式 4 個面向，整理常見的電感類型與其應用情境，幫助讀者更系統性地理解電感器的分類方式與實際使用差異。
（一）依電感形式分類
- 固定電感：固定電感的電感值在製作完成後便固定不變，是各類電源、濾波、訊號調理電路中最常使用的形式，有環形電感、功率電感、SMD 電感等多種外型，阻抗特性穩定、可靠度高。
- 可變電感：可變電感能夠透過可調磁芯、滑動機構或線圈距離調整電感量，常用於射頻調諧器、天線匹配和精密通訊電路等需要反覆調節的應用情境，也能做到補償製程偏差與調整諧振點，具有較高的使用與維護彈性。
（二）依用途分類
- 扼流線圈：扼流線圈主要用於抑制高頻雜訊，可分為共模扼流線圈與差模扼流線圈 2 類。共模扼流線圈利用 2 組線圈繞在同一磁芯上，使共模干擾在磁芯中產生高阻抗而被抑制，常見於 AC 電源輸入端、USB、HDMI 等高速介面；差模扼流線圈則用於抑制電源正負線之間的差模雜訊，常見於電源輸入濾波與電源模組內部。
- 濾波電感：濾波電感通常與電容組成 LC 濾波器，用於平滑電流並去除雜訊與紋波，在電源輸出濾波、音訊線路與訊號處理電路中相當普遍。此類電感通常需要低損耗、磁特性穩定的磁芯材料，以確保濾波效果與電路穩定度。
- 儲能電感：儲能電感常見於 Buck、Boost 等 DC-DC 轉換器，其核心作用是暫存磁能、調節電流。為了應對電源的高熱、大電流應用情境，具備高飽和電流、低 ESR 與耐熱性佳的電感器會更適合這種應用。
（三）依工作頻率分類
- 高頻線圈：高頻線圈用於 MHz～GHz 電路，強調高 Q 值、低寄生電容與高 SRF。多採空心線圈、薄膜電感或陶瓷芯結構，常見於天線匹配、射頻濾波器與無線通訊模組。
- 低頻線圈：低頻線圈適用於 50～60 Hz 電源濾波、工控設備與音頻線路，多使用矽鋼片或大型鐵芯以增加電感值，維持對高頻的阻擋力，並且具有高電流承載能力。
（四）依製造方式分類
- 線繞型電感：線繞型電感以金屬導線直接繞製於磁芯上，主要特點是可承受較大的電流，並具有較高的 Q 值與良好的電氣性能，因此廣泛應用於功率電感、扼流線圈與高性能 RF 電感等場合，是市場中占比最高的電感製造方式。
- 積層式電感：積層式電感透過多層陶瓷或磁性材料與導體圖形堆疊燒結而成，體積小、成本低，而且易於表面貼裝，因此在手機、Wi-Fi 與藍牙模組等小型電子裝置中普遍應用。雖然高頻特性優良，但由於結構限制，可承受的電流能力通常較低。
- 薄膜電感：薄膜電感利用薄膜製程技術，在基板上沉積並形成精密金屬線路，能夠提供高度一致的電氣特性與極佳的高頻響應，目前較多用於高端 RF 電路、5G 通訊、毫米波設備以及高速資料傳輸系統等領域。

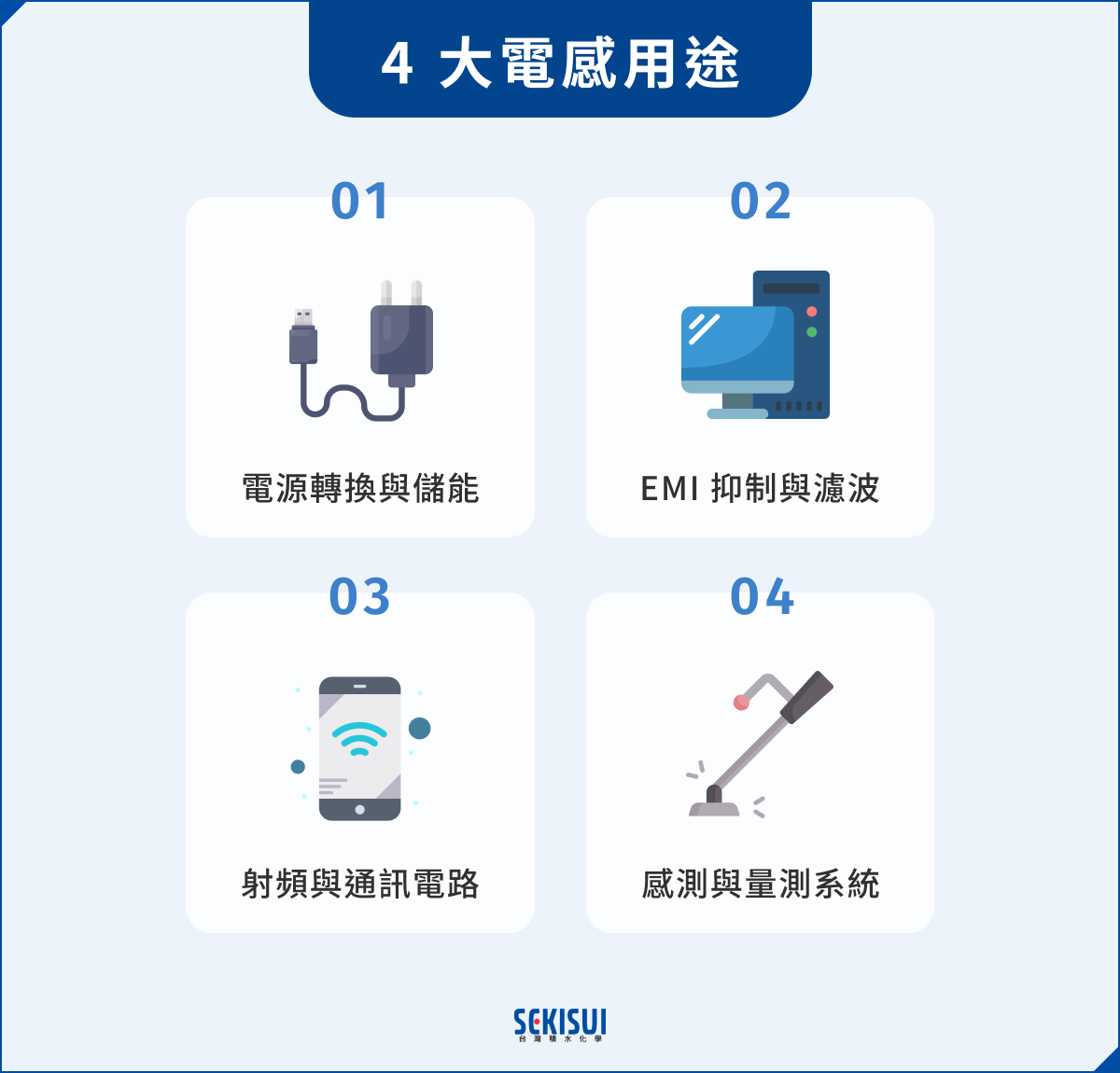

四、4 大電感用途公開！電感在電子電路中的核心應用一次掌握
電感器雖然屬於被動元件，但在現代電子系統中的角色卻極為關鍵。從電源供應、訊號濾波到無線通訊與感測應用，電感都扮演著調節能量、控制電流與穩定訊號的重要功能。接下來，我們將從電源轉換、EMI 抑制、射頻通訊以及感測量測 4 個常見應用面向，說明電感器在電子電路中的核心用途與實際設計挑戰。
（一）電源轉換與儲能
在 Buck、Boost 等 DC-DC 轉換器中，電感器負責在開關動作期間儲存與釋放磁能，使電流維持平滑並穩定輸出電壓。這類應用要求電感具備高飽和電流、低 ESR 與良好熱性能，是所有電源模組內最關鍵的被動元件之一。
🔹常見應用：手機充電器、電腦主板、車用電源與 LED 驅動器。
🔹應用痛點：AI 伺服器的運作涉及大電流與高耗能，針對它的 DC-DC 模組，其使用的電感需要長時間承受大電流與高溫環境，若磁芯貼合強度不足或氣隙控制不穩定，可能導致磁芯位移、裂縫產生或電感值漂移，甚至在高負載下提早飽和，進而影響電源效率與可靠度。
電感器雖然屬於被動元件，但在現代電子系統中的角色卻極為關鍵。從電源供應、訊號濾波到無線通訊與感測應用，電感都扮演著調節能量、控制電流與穩定訊號的重要功能。接下來，我們將從電源轉換、EMI 抑制、射頻通訊以及感測量測 4 個常見應用面向，說明電感器在電子電路中的核心用途與實際設計挑戰。
（二）EMI 抑制與濾波
電感在高頻下阻抗大，越高的電感值，對於抑制高頻噪訊並濾除雜波的效果越好。扼流線圈與濾波電感常部署在 AC 輸入口、電源供應線與高速通訊介面，用來降低電磁干擾，提升系統穩定度並協助產品通過 EMI／EMC 認證。
🔹常見應用：筆電與桌機電源、家電 AC 濾波器、USB／HDMI 介面、伺服器電源。
🔹應用痛點：在高頻濾波應用中，磁芯貼合品質直接影響電感的阻抗曲線與濾波效能。磁芯貼合間隙的不一致或結構鬆動，會導致電感值偏移，使原本設計好的濾波頻段產生偏差，無法有效阻擋高頻，影響 EMI 測試結果。
（三）射頻與通訊電路
在 MHz～GHz 的無線通訊中，電感負責調諧、阻抗匹配與濾波，是 RF 電路的關鍵元件。常見元件包含高頻線圈、多層薄膜電感與空心線圈，應用於天線匹配、射頻前端模組與短距通訊設備。這些電感必須具備高 Q 值、低寄生電容與高自諧振頻率，才能有效控制信號與頻率響應。
🔹常見應用：手機天線、Wi-Fi 和藍牙模組、5G 小基站、RFID 裝置、GPS 接收器。
🔹應用痛點：在射頻與通訊電路的工作頻率往往達到 MHz 甚至 GHz 等級，電感器任何微小的結構差異都可能影響電氣特性，改變磁路長度與寄生電容，使電感的共振頻率或阻抗曲線產生偏移。另外，在長時間運作或溫度變化下，若貼合結構穩定性不足，也可能出現磁芯微位移或材料疲勞，對天線匹配與訊號品質帶來較大影響。
（四）感測與量測系統
電感器也被用於接近感測、金屬探測與電流量測等應用。透過線圈磁場變化，可偵測物體距離、金屬存在或電流大小。電感式電流感測器與接近感測元件廣泛應用於工業自動化與消費性電子產品，具有無接觸、耐磨損及高可靠度的優勢。
🔹常見應用：接近感測器、金屬探測器、BMS 電流偵測、智能汽車安全感測、工控設備監測模組。
🔹應用痛點：在工業環境或車用場景中，設備常面臨振動、溫度變化與長時間運作，若貼合結構強度不足，可能導致磁芯微位移或性能漂移，影響長期感測與量測結果的一致性與可信度。因此，在電感器品質的把關上，要更加重視是否選用了良好耐熱與耐環境特性的黏著材料，以提升結構穩定性。
做好磁芯黏著，放大電感器應用效能！向台灣積水化學了解更多
四、電感製程黏著方案推薦 SEKISUI 台灣積水化學，難題迎刃而解
看到這裡，相信您已經很清楚在電感器製程中，磁芯貼合的間隙和穩定度往往會直接影響電感值的一致性與產品可靠度。若接著劑厚度難以控制，可能造成磁路差異，使電感值產生偏差，甚至影響整體電氣特性。因此，選擇能夠精準控制貼合間隙的黏著材料，是提升製程良率與產品品質的重要關鍵。
SEKISUI 台灣積水化學長期深耕電子材料與精密黏著技術，針對電子元件固定與間隙控制需求，推出 精密 GAP 控制含粒子黏著劑 EPOWELL™ GP，協助製造端提升電氣性能穩定度與生產效率。
EPOWELL™ GP 系列透過在黏著劑中加入均一粒徑的微粒子，可精準控制接著劑厚度，使貼合間距保持穩定，同時確保黏著力均一並維持良好的絕緣特性，減少製程公差。此外，該材料具備高穩定性與高阻尼特性，可在電子元件運作時維持結構穩定，讓良率更可靠。
若您正在尋找專業的電子製程黏著方案，歡迎進一步了解台灣積水化學的 EPOWELL™ GP 系列和其他專業產品，讓我們為您的電子元件與電感製程提供更可靠的材料支援。
